Unterschiedliche Bauteile mit nur einem Werkzeug

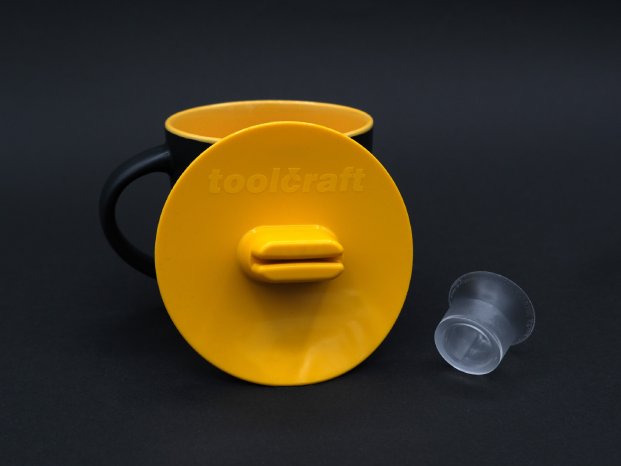

Mithilfe von langjährigen Partnern in den Bereichen Spritzguss und Formenbau ist es Toolcraft gelungen, ein anspruchsvolles, innovatives Projekt zu realisieren. Gemeinsam mit dem SKZ, der Günther Heisskanaltechnik GmbH, der Meusburger Georg GmbH & Co KG und der Bestenlehrer GmbH wurden zwei Formteile aus Flüssigsilikon mit vollkommen unterschiedlichen Geometrien mithilfe eines einzigen Werkzeugs in einem Schuss gefertigt. Dabei ging es zum einen um einen Tassendeckel mit einem Durchmesser von 100 mm und maximaler Wandstärke von 7 mm, wobei das Schussgewicht bei 28 g lag. Zum anderen wurde eine Lupe mit einem Durchmesser von 35 mm und einem Schussgewicht von 6 g in derselben Form produziert. Eine Herausforderung war der deutliche Unterschied beim Schussgewicht der beiden Formteile, die dank eines balancierten Nadelverschlusswerkzeuges gemeistert wurde. Für den Grundaufbau und die Einsätze des Spritzgießwerkzeuges wurden korrosionsbeständige Stähle mit guter Poliereigenschaft eingesetzt.
„Die enge Zusammenarbeit mit Experten aus der Branche hat die Umsetzung dieses anspruchsvollen Projekts ermöglicht“, so Markus Scheuerlein, Projektleiter im Formenbau der toolcraft AG. „Unsere Expertise in der Herstellung von Präzisions-Kleinstteilen hat uns den Bau dieses Werkzeugs für den Silikonspritzguss ermöglicht. Mittlerweile fertigen wir Silikonwerkzeuge auch für die Industrie“, ergänzt Thomas Lender, Bereichsleiter Spritzguss bei der toolcraft AG.
