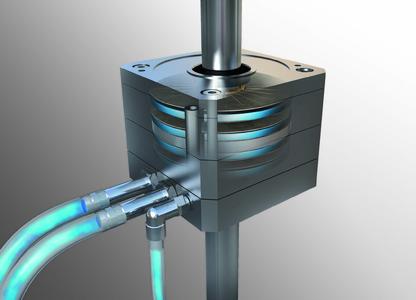

Wann immer Kolbenstangen in Pneumatikzylindern kraftschlüssig fixiert werden müssen, kommt die PClamp-Serie der HEMA Maschinen- und Apparateschutz GmbH zum Einsatz. Die modulare Systemlösung bietet höchste Kräfte und Haltemomente für die Klemmung von Linear- u. Rotationsbewegungen direkt auf Rundstangen.
HEMA bietet manuelle und pneumatische Klemmsysteme in unterschiedlichen Größen und Ausführungen. Speziell für das sichere Klemmen und Bremsen von Stangenlasten ist das pneumatische Klemmsystem PClamp erhältlich. Die modulare Systemlösung zeichnet sich durch ihre hohe Klemm- und Haltekraft aus. Bei Ausfall der Pneumatik werden sowohl die stillstehende Stange sofort geklemmt als auch Bewegungen exakt gestoppt. Verantwortlich für die schnelle Blockade ist die Entlüftung der Luftkammern zwischen den Federblechen. Dadurch kehren die elastischen Federbleche in ihre ursprüngliche Position zurück, pressen die geschlitzte Klemmbuchse gegen die Stange und bewirken die Klemmung. Das arretierte Klemmsystem sichert die Anwendung mit großer Kraft. Erst die Druckbeaufschlagung der Feststelleinheit hebt die Blockade wieder auf.
Klemmsystem PClamp – Kompakt und montagefreundlich
Das mit Druckluft beaufschlagte Klemmsystem PClamp hat gegenüber hydraulischen Systemen einige Vorteile, darunter wesentlich höhere Klemmkräfte und insgesamt niedrigere Betriebskosten. Es eignet sich zur Klemmung von Stangen mit Durchmessern von 12 bis 40 mm. Flanschmaße sowie Außenabmessungen sind analog zu den Normzylindern ISO 6431. Die Längen variieren je nach gewünschter Klemmkraft. Alle Modelle sind kompakt und montagefreundlich und werden standardmäßig in Versionen für einen Betriebsdruck von 4 oder 6 Bar gefertigt, Sonderlösungen sind möglich.
Standardversion PClamp N
Für lineare und rotatorische Belastungen bietet HEMA die Standardversion PClamp N. Sie besteht aus einer Standard-Deckplatte mit ein bis vier Klemmeinheiten und einer Grundplatte mit Anschlüssen für Initiatoren und die Luftzufuhr.
Normzylinderversion PClamp ISO
Durch die integrierten Aufnahmen im Gehäuse ist die ISO-Version ideal für die Verwendung an Normzylindern. Deckplatte und Grundplatte sind in den Abmessungen auf die Flanschmaße der ISO-Zylinder abgestimmt. Die Klemmeinheit ist identisch mit der Version N.
Kompaktversion PClamp E
PClamp E zeichnet sich durch eine geringere Bauhöhe aus und ist ideal für Anwendungen mit begrenztem Bauraum oder Einsatzbereiche, in denen geringere Haltekräfte erforderlich sind. Der Einsatz von Initiatoren ist bei dieser Version nicht möglich. Die Klemmeinheit unterscheidet sich äußerlich von den Versionen N und ISO, das Wirkprinzip ist jedoch identisch.
