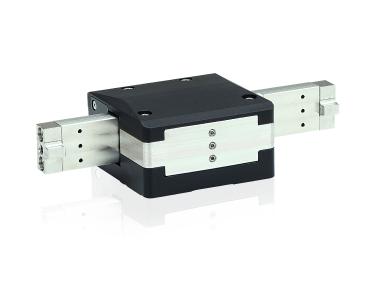

Sollen in industrielle Anwendungen große Optiken, Detektor- oder Kameraaufbauten mit Nanometergenauigkeit positioniert werden, sind Antriebslösungen gefragt, die nicht nur mit der geforderten Präzision arbeiten, sondern auch der hohen Dauerbelastung gewachsen sind. Als Lösungsanbieter für Antriebstechnik und Positioniersysteme hat Physik Instrumente (PI) sein umfangreiches Produktportfolio für solche Anwendungen jetzt um den PICMAWalk-Schreitantrieb erweitert (Bild 1).
V-förmig ausgerichtete PICMA®-Aktoren sorgen hier für eine zuverlässige und sehr genaue Vorschubbewegung mit mindestens 60 N Haltekraft, 50 N Druck- bzw. Zugkraft und einer Geschwindigkeit bis 15 mm/s. Lasten bis 5 kg lassen sich damit auf den Nanometer genau positionieren. Die Läuferlängen sind zwischen 25 und 100 mm variabel. Dabei garantiert das zuverlässige Abhebeverhalten der Aktoren im Zusammenspiel mit den genau darauf abgestimmten Festkörpergelenkführungen eine lange Lebensdauer. In Praxistests wurde der im Datenblatt angegebene Wert von 30 km Laufweg um mehr als das Dreifache übertroffen. Da die Antriebe modular aufgebaut sind, lassen sich auch kundenspezifische Anforderungen schnell und kostengünstig umsetzen.
Die neuen Schreitantriebe verbinden das bereits von den NEXLINE®- und NEXACT®-Antrieben bekannte Schreitprinzip (Bild 2) mit der hohen Zuverlässigkeit der PICMA®-Aktoren Standardserie. Diese sind vollkeramisch isoliert und daher konventionellen, nicht keramisch isolierten Aktoren in Leistung und Lebensdauer weit überlegen. Der monolithische Piezokeramikblock ist durch die keramische Isolierschicht vor Luftfeuchtigkeit und gegen Ausfälle durch erhöhten Leckstrom geschützt und erreicht so auch unter extremen Umgebungsbedingungen eine hohe Bewegungszyklenzahl. Im Gegensatz zu elektromotorischen Antrieben gibt es außerdem keine rotierenden oder reibenden Teile. Die Piezoaktoren sind dadurch spiel-, wartungs- und verschleißfrei.
Mehr zur Technologie erfahren Sie hier: https://www.physikinstrumente.de/...
Mehr zum N-331 erfahren Sie hier: https://www.physikinstrumente.de/...
