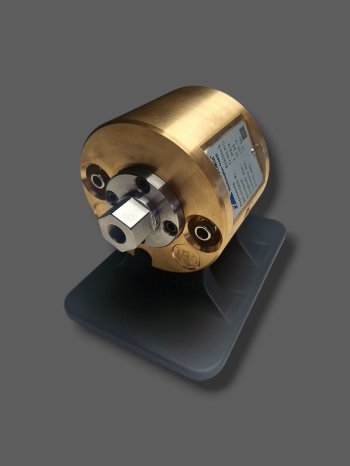

Drehdurchführung von Polar-Form – Eine Anwendung für Indexplattenverfahren im 360°-Modus

(PresseBox) (Lahr, )
Auch im Hause Polar-Form heißt die Drehdurchführung einfach Drehdurchführung. Nur dass sich hinter dieser Bezeichnung im Vergleich zu einer herkömmlichen Variante noch vieles mehr verbirgt. Sie funktioniert ähnlich einer üblichen Drehdurchführung, kann aber zusätzlich noch axiale Kräfte und Bewegungen übertragen.

Bei der Drehdurchführung handelt es sich um ein Maschinenelement, das die Schnittstelle zwischen stationären Versorgungsleitungen und rotierenden Maschinenteilen bildet. Sie dient dem Ein- und Ausführen verschiedenster Medien in das rotierende Maschinenteil. Sie wird vorwiegend im Bereich der Indexplattentechnologie für Mehrkomponenten-Spritzgießwerkzeuge verwendet.

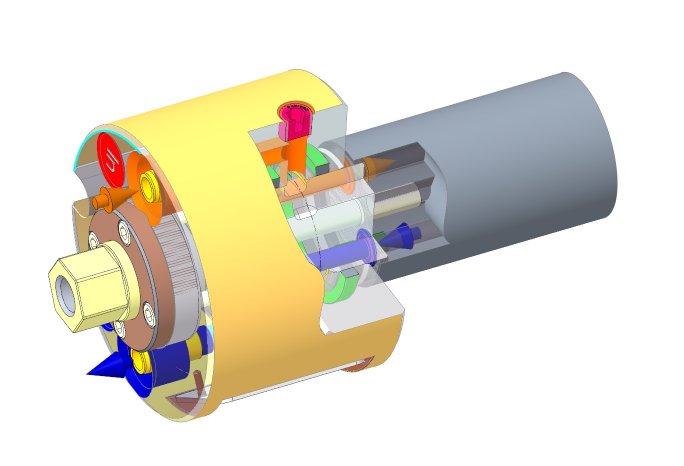

Die Drehdurchführung besteht aus einem feststehenden Stator und einem rotierenden Rotor. Über den Stator wird ein Medium in den Rotor geleitet. Der Rotor ist wiederum mit der Drehwelle des Werkzeuges verbunden. Zu den verwendeten Medien zählen Fluide wie z.B. Wasser, Thermoöle, sowie gasförmige Stoffe auch im Vakuum oder Unterdruck.

Was ist das Besondere an der Drehdurchführung von Polar-Form?

In der Drehdurchführung können mehrere gegeneinander abgedichtete Kreisläufe (parallel oder in Reihe) mit unterschiedlichen Medien abgebildet werden. Da die Mediendurchführung eine Rotation von 360 Grad gestattet, können deshalb die Fluide ohne Unterbrechung oder Rückführung an die drehbare Indexplatte des Werkzeuges übergeben werden (Endlosdrehen ohne Schleppkette).

Als Standardtemperatur gelten Anwendungen bis zu 120°C, aber für Sonderanwendungen im Hochtemperaturbereich sind sogar Temperaturen bis zu 180°C erreichbar.

POLAR-FORM  hat die Drehdurchführung als Normteil / Standardteil konzipiert und eignet sich damit zur einfachen Implementierung/ Verwendung bei Werkzeugen im Bereich der Indexplattentechnologie. Somit sind Individuallösungen bei Werkzeugkonstruktionen zur Medienübergabe nicht mehr zwingend notwendig.

Die Drehdurchführung kann von Polar-Form einzeln, auch ohne Werkzeug, erworben werden und ermöglicht demnach auch eine schnelle Ersatzteillieferung im Bedarfsfall.

Drehteller und Drehantrieb

Zusätzlich zur Drehdurchführung stellt Polar-Form für seine Kunden selbstverständlich auch die entsprechenden Drehteller und Drehantriebe her. Diese kommen bei Mehrkomponenten-Spritzgießwerkzeugen zum Einsatz. Mit mehr als 1.100 ausgelieferten Drehtellern gilt Polar-Form als einer der Marktführer.

Drehantriebe finden bei Spritzgießwerkzeugen, die mit einer Indexplatte ausgestattet sind, Verwendung. Diese Antriebe sind dafür zuständig, dass nur ein Teil (Indexplatte) von einem Spritzgießwerkzeug gedreht wird. Durch diese Drehung wird das vorgespritzte Kunststoffteil (erste Komponente) in die nächste Station (zweite Komponente) transportiert.

Die Polar-Form Werkzeugbau GmbH aus Lahr berät Sie gern individuell über einen möglichen Einsatz dieser Technologie. Nähere Informationen kann man aber auch schon auf der Webseite des Unternehmens finden:

https://www.polar-form.de/
