AMC bietet mit dem Mess- und Steuerungscontroller „Q.station 101“ aus der Q.serie einen leistungsfähigen Controller für anspruchsvolle Messungen im industriellen Umfeld sowie zur dezentralen Datenerfassung an. Mit diesem Controller können verschiedene Anwendungen z.B. in den Bereichen Brückenüberwachung und Visualisierung für Langzeitanwendungen mit den unterschiedlichsten DAQ-I/O Modulen zur Erfassung von elektrischen, mechanischen und thermischen Messgrößen angeschlossen und erfasst werden.

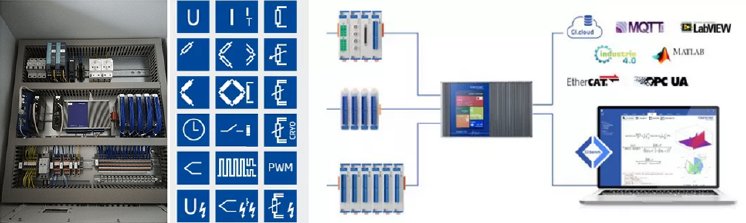

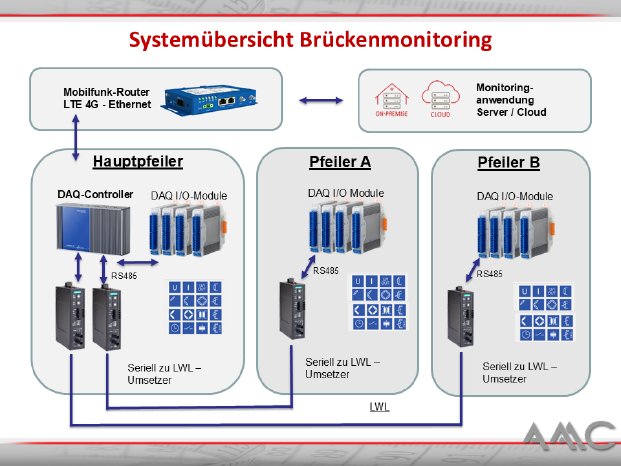

Im Folgenden finden Sie eine dezentrale Anwendungslösung einer Brückenüberwachung mit Hilfe von drei zentralen DAQ-Punkten/Pfeilern. Über einem DAQ-Controller werden die Messgrößen an den DAQ-I/O-Modulpunkten erfasst und über die RS485/UART Schnittstellen übertragen. Für die Überbrückung längerer Distanzen (Pfeiler zu Pfeiler) werden RS485 zu LWL-Umsetzer für eine hohe Übertragungsrate und für äußere Einflüsse auf die Kabellänge. Zur Übertragung der Dynamischen Messwerte von der dezentralen Brücke an die Zentrale Monitoring-Anwendung wird ein LTE-Router eingesetzt
Eingesetzte Controller und Module für die Brückenüberwachung

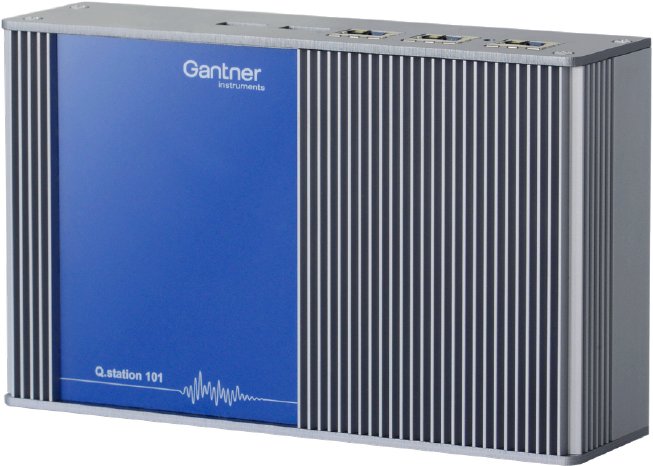

DAQ-Controller Q.station 101
Erfahren Sie mehr über die DAQ-Plattform für messtechnische Anwendungen, indem Sie sich von AMC als GI Vertriebs- und Systempartner beraten lassen sowie bei einem Termin die Vorteile benennen lassen. Wir erstellen Ihnen dann ein passendes System für Ihre Einsatzgebiete. Sie erreichen uns via E-Mail unter info@amc-systeme.de oder per Telefon unter 0371/38388-0. Wir beraten Sie gern.
[LINK]
DAQ-Systeme für Zustandsüberwachung von Brücken und Visualisierung der Daten - AMC
Im Folgenden finden Sie eine dezentrale Anwendungslösung einer Brückenüberwachung mit Hilfe von drei zentralen DAQ-Punkten/Pfeilern. Über einem DAQ-Controller werden die Messgrößen an den DAQ-I/O-Modulpunkten erfasst und über die RS485/UART Schnittstellen übertragen. Für die Überbrückung längerer Distanzen (Pfeiler zu Pfeiler) werden RS485 zu LWL-Umsetzer für eine hohe Übertragungsrate und für äußere Einflüsse auf die Kabellänge. Zur Übertragung der Dynamischen Messwerte von der dezentralen Brücke an die Zentrale Monitoring-Anwendung wird ein LTE-Router eingesetzt
Eingesetzte Controller und Module für die Brückenüberwachung
DAQ-Controller Q.station 101
- Ethernet-Schnittstelle für Konfiguration und Datenausgabe (1 Gig-E, TCP/IP, UDP, bis zu 16 MB/s)
- bis zu 64 Q.bloxx Modul anschließbar
- sehr hohe Datenrate bis zu 100 kHz pro Kanal (8 Kanäle mit 100 kHz, 128 Kanäle mit 10 kHz
- Modbus TCP/IP, ASCII, High Speed Port, Web-Server, Web-Client und E-Mail)
- Datenerfassungsmodul mit 8 Analogeingängen für DMS-Brücken
- Trägerfrequenzmodule für Messbrücken
- Datenerfassungsmodul für IEPE-Sensor und Spannungen
- Datenerfassungsmodule für Spannung, Strom, Widerstand, PT100 & PT1000, Thermoelemente
- Ethernet-Schnittstelle für Konfiguration und Datenausgabe (1 Gig-E, TCP/IP, UDP, bis zu 16 MB/s)
- bis zu 64 Q.bloxx Modul anschließbar
- sehr hohe Datenrate bis zu 100 kHz pro Kanal (8 Kanäle mit 100 kHz, 128 Kanäle mit 10 kHz
- Modbus TCP/IP, ASCII, High Speed Port, Web-Server, Web-Client und E-Mail)
- Datenerfassungsmodul mit 8 Analogeingängen für DMS-Brücken
- Trägerfrequenzmodule für Messbrücken
- Datenerfassungsmodul für IEPE-Sensor und Spannungen
- Datenerfassungsmodule für Spannung, Strom, Widerstand, PT100 & PT1000, Thermoelemente

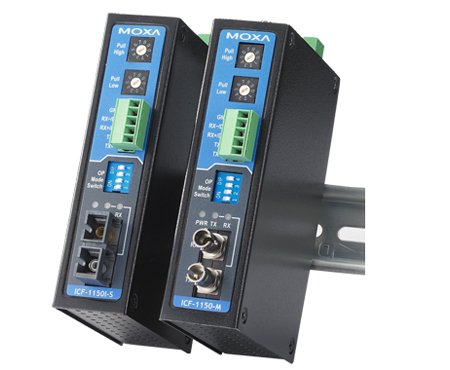

- ICF-1150 Reihe industrielle RS-232/422/485 Glasfaserkonverter
- 3-Wege-Kommunikation: RS-232, RS-422/485 und Glasfaser
- Drehschalter zum Ändern des Pull High / Low-Widerstandswerts
- Erweitert die RS-232/422/485-Übertragung auf 40 km im Single-Mode-Modus oder 5 km mit Multi-Mode
- Modelle mit großem Temperaturbereich von -40 bis 85 °C erhältlich
- C1D2, ATEX und IECEx sind für raue Industrieumgebungen zertifiziert
- CPU: 1 GHz
- Speicher: RAM 512 MB, MRAM 128 kB, eMMC – 4096 MB (838 MB für Router-Apps, 512 MB für Kundendaten)

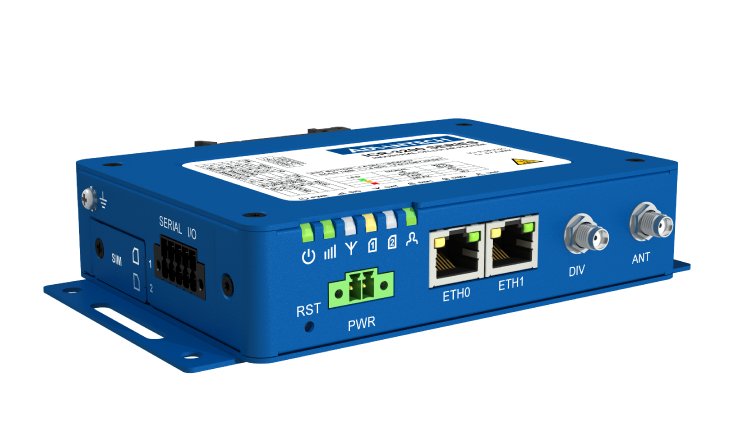

- 4G LTE Cat.4 VPN Gateway für industrielle IoT-Anwendungen
- 2× SIM mit Cover, eSIM-fähig
- 2× Ethernet 10/100, 1x RS232, 1x RS485 und I/O
- Optionales WLAN 802.11ac• Optionaler GNSS-Empfänger
- Optionales Bluetooth 5 Low Energy
- Robuste Metallabdeckung mit DIN- und Wandmontageoptionen
- Betriebstemperaturbereich von -40 °C bis +75 °C
- Backup-Echtzeituhr
- Standby und WakeUp Funktion
- Regionen: EMEA, NAM, AN
