Angesichts des Trends, Glühbirnen durch LED-Leuchten zu ersetzen, wird das Marktvolumen im Bereich LED-Lichttechnik erheblich wachsen. Für die Gleichstromansteuerung von LEDs muss die gängige Netz-Wechselspannung (AC) in Gleichstrom (DC) umgewandelt werden. Aufgrund der notwendigen Integration von AC-DC Wandler-Schaltungen, müssen die verwendeten Komponenten kosteneffiziente Lösungen anbieten für hohen Wandler-Wirkungsgrad und Lastfaktor. In Folge entstanden die verschiedensten Steuermethoden für LED-Leuchtentreiber. Renesas Electronics entwickelte unter Einsatz einer exklusiven Spannungsabwärtswandler-Technik ein LED-Treiber-IC, das hohen Wirkungsgrad und einen hohen Lastfaktor bei günstigen Kosten bietet.

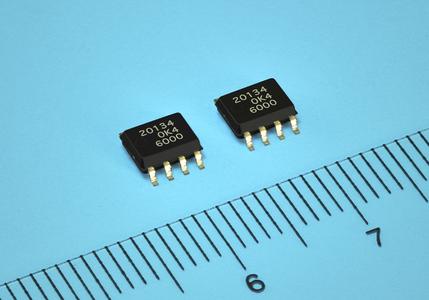

Hauptmerkmale des neuen R2A20134 LED Treiber-ICs:
1) Günstigere Systemkosten
Die exklusive, einstufige Step-down Steuertechnik von Renesas Electronics liefert eine hohe Phase-zu-Masse Spannung. Zudem ergeben sich durch den so möglichen Einsatz von Niederspannungs-MOSFETs (Spannungsbereich von nur 300-500 V anstelle der typischen 700 V) geringere Systemkosten.
2) Hoher Wirkungsgrad und hoher Lastfaktor
Dank des Einsatzes der proprietären Hochspannungs-Steuerungs- und Critical-Conduction-Betriebsarten von Renesas Electronics (siehe Anmerkung 1) ist ein Zero-Current Switching beim Einschalten und ein Umschalten in einen Zustand mit niedriger Drain-Source Spannung möglich. Im Ergebnis erzielt das neue LED Treiber-IC die Reduktion der Verlustleistung beim Schalten und den branchenweit führenden Leistungsfaktor (siehe Anmerkung 2) von 92 Prozent (siehe Anmerkung 3). Darüber hinaus ermöglicht der Critical-Conduction-Modus eine Steuerung des Lastfaktors mit nur wenigen externen Komponenten und erreicht einen Lastfaktor von 0,9 oder höher
3) Unterstützung für verschiedene LED-Steuermodi
Über eine Änderung der Konfiguration extern angeschlossener Komponenten lassen sich eine Reihe unterschiedlicher Steuerungs-Betriebsarten erzielen, wie etwa Buck-Boost Control, Steuerung des Durchschnittsstroms, Steuerung des Spitzenstroms und Steuerung mit konstanter Eingangsleistung.
Das Renesas Electronics R2A20134 LED Treiber-IC lässt sich auch in TRIAC-Dimmeranwendungen einsetzen. Dazu legt man zur Konstantstrom-Steuerung eine an die TRIAC-Phase angepasste Spannung an das Feedback-Pin an. Zusätzlich liefert das Unternehmen Treiber-MOSFETs für verschiedene Leistungs- und Betriebsanforderungen.
Verfügbarkeit
Muster des neuen Renesas Electronics LED Treiber-IC’s werden ab 1. Quartal 2011 zu Verfügung stehen. In Serienproduktion geht der Baustein dann im 2. Quartal.
Die wichtigsten Spezifikationen für das neue Renesas Electronics LED Treiber-IC findet sie unter diesem Link.
Anmerkung 1: Critical Conduction Modus
Dieser Schaltmodus unterscheidet sich durch die Tatsache, dass der nächste Zyklus eingeleitet wird, sobald der Strom durch die Induktivität null erreicht.
Anmerkung 2: Lastfaktor
Dieser Verhältniswert beschreibt, wie effizient die elektrische Leistung verbraucht wird.
Anmerkung 3: Gemessen unter den standardisierten Renesas Electronics Testbedingungen (8 W, Vac = 100 V)
Anmerkung
Alle in dieser Pressemitteilung erwähnten eingetragenen Warenzeichen oder Warenzeichen sind Eigentum der entsprechenden Inhaber.
