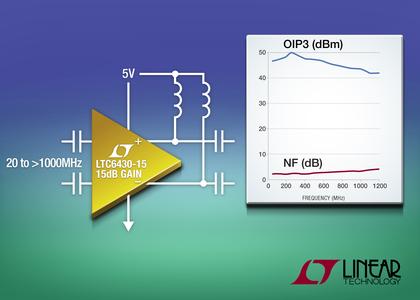

Linear Technology präsentiert den LTC6430-15, einen 15dB-Verstärker, der über den Frequenz-bereich von 20MHz bis über 1GHz in einer differenziellen 100Ohm-Umgebung einen großen Dynamikbereich aufweist. Das Produkt ist in zwei Version erhältlich, die sich hinsichtlich der Performance unterscheiden. Die A-Grade-Version bietet bei 240MHz einen typischen OIP3 von 50dBm und wird vollständig auf Einhaltung des garantierten Mindest-OIP3-Wertes von 47dBm getestet. Die Rauschzahl beträgt 3dB, das entspricht einem Eingangsrauschen von 1nV/√Hz. Die DC-Leistungsaufnahme beträgt 800mW. Die Kombination aus geringem Rauschen und geringen Verzerrungen resultiert in einem weiten Dynamikbereich, wie er für anspruchsvolle Zwischenfrequenzverstärker- und CATV-Anwendungen benötigt wird.
Der LTC6430-15 ist einfach einzusetzen und arbeitet unter allen Bedingungen stabil. Eingang und Ausgang sind intern an 100Ohm Systemimpedanz (differenziell) angepasst. Durch den großen linearen Ausgangsspannungsbereich von mehr als 2,75VSS eignet sich der Verstärker bestens als Treiber für schnelle Hochleistungs-ADCs. Zur Realisierung eines breitbandigen, symmetrischen 50Ohm-Verstärkers für Kommunikationsanwendungen benötigt man an externen Bauteilen lediglich jeweils zwei 1:2-Balun-Übertrager, DC-Sperrkondensatoren und HF-Bias-Drosseln. In Verbindung mit zwei 1:1,33-Baluns kann der LTC6430-15 als hochwertiger 75Ohm-CATV-Verstärker eingesetzt werden. Der P1dB liegt bei 24dBm (typ).
Der LTC6430-15 besitzt ein 4mm x 4mm großes QFN-24-Gehäuse mit freiliegendem Pad für optimale Wärmeabfuhr und geringe Induktivität. Der Chip ist für den Betrieb bei Gehäuse-temperaturen von -40°C bis +85°C spezifiziert.
Die wichtigsten Leistungsmerkmale: LTC6430-15
- Bandbreite 20MHz bis 2000MHz
- Leistungsverstärkung 15,2dB
- OIP3 bei 240MHz:
* 50dBm typ., 47dBm min. (A-Grade)
* 47dBm typ. (B-Grade)
- Rauschzahl bei 240MHz: 3,0dB
- Linearer Ausgangsspannungsbereich >2,75VSS
- 24dBm P1dB
- Differenzielle 100Ohm-Gain-Block-Architektur
- Unipolare Betriebsspannung 5V, 160mA
- Unter allen Betriebsbedingungen stabil
- 4mm × 4mm großes, 24-poliges QFN-Gehäuse
Datenblätter und entsprechende Muster sind kostenlos erhältlich.
